快装金属软管

快装金属软管,规格齐全,支持定制。


一、产品用途、特点

  快速拆装。其中两路开闭型快换接头内藏有自动开闭的单向阀,软管拆下时,可防止配管内部的液体流出。

  二、适用工况

  公称通径:DN15 - DN150mm

  产品长度:200mm - 5000mm

  公称压力:0.6MPa、1.0MPa、1.6MPa

  工作温度:-196℃-450℃

  介质:液体、气体等。

  接头:ISO标准锥管螺纹、NPT、JIS标准锥管螺纹可选用外螺纹或内螺纹连接形式

  三、结构及材料

  爪型快速接头代号KK(DN40-DN150)一端爪型内接头,一端爪型外接头

  两路开闭型快换接头形式代号KG(DN10-DN50)两端内螺纹连接两路开闭型快换接头

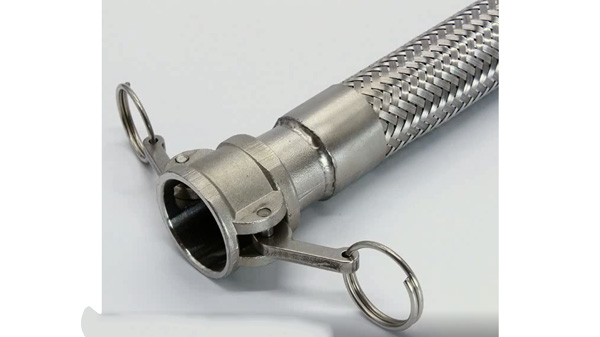

  扳把式快速接头形式代号KB(A+D)(DN10-DN100)两端内螺纹(A+D)配对扳把式快速接头

  扳把式接头A型扳把式接头B型扳把式接头C型扳把式接头D型扳把式接头E型扳把式接头F型

  1.波纹管:不锈钢304、316L、321等

  2.网套:不锈201、202、钢304、321、316L等

  3.接头:碳钢、不锈钢

  四、产品代号示例

  五、安装注意事项

  1、在选用金属软管时,为便于安装请尽可能选用一端为松套法兰的金属软管。

  2、施工现场进行电焊作业时应保护金属软管表面,防止焊渣和引弧烧伤金属软管。

  3、严禁金属软管扭曲安装。

  4、不应沿金属软管根部弯曲,不应有死弯。

  5、所通介质不得对波纹管材料具有腐蚀性,介质中氯离子含量应≤25PPM

  6、严格安装图示正确安装方式安装。(见安装指南)

  7、严禁机械损伤法兰密封面。

  8、不能用含氯的清洁剂活钢丝刷清除金属软管内的污物
